لوله فلنج شعله ور به اتصال پورت SAE J518 کد 61/62
فلنج فلور لوله به پورت اتصالات لوله و لوله بدون جوشکاری در فشار متوسط فشار بالا است. دو بست فلنج فلر SAE با مخروط 37 درجه ساخته شده است ، یک درج با اتصالات حلقه ای سر فلنج دار ، حلقه o برای شیار مخروطی 37 درجه.
تمام گیره های فلنر شعله ور در ابعاد 4 پیچ و مهره با استانداردهای SAE J518 / ISO 6162 یکسان است ، تفاوت در روش اتصال است: سیستم فلنج شعله ور برای انتهای لوله خراب تا 37 درجه شعله ور می شود. یک درج ، نرم توسط O- مهر و موم شده است حلقه ، در هر انتهای لوله قرار دارد. با محکم کردن فلنج ها به یکدیگر ، یک اتصال لوله مهر و موم شده و فشار بالا ایجاد می شود. سیستم گیره فلنج اسپلیت برای محکم کردن سر فلنج با انواع اتصالات لوله و اتصالات شیلنگ یا اتصال شاخه های فلنج استفاده می شود. همان اتصال آب بندی اتصال صورت تخت O-ring است ، همان ابعاد پورت فلنج SAE.
مواد اتصالات فلنج فلر:
کربن استیل C45؛ فولاد ضد زنگ 304 ، 316 یا 316L.
تمام سیستم اتصال فلنج فلر کربن باید با ماده مناسبی که مطابق با ASTM B117 (ISO 9227) آزمایش اسپری نمک 72 ساعته انجام می شود ، آبکاری یا پوشش داده شود.

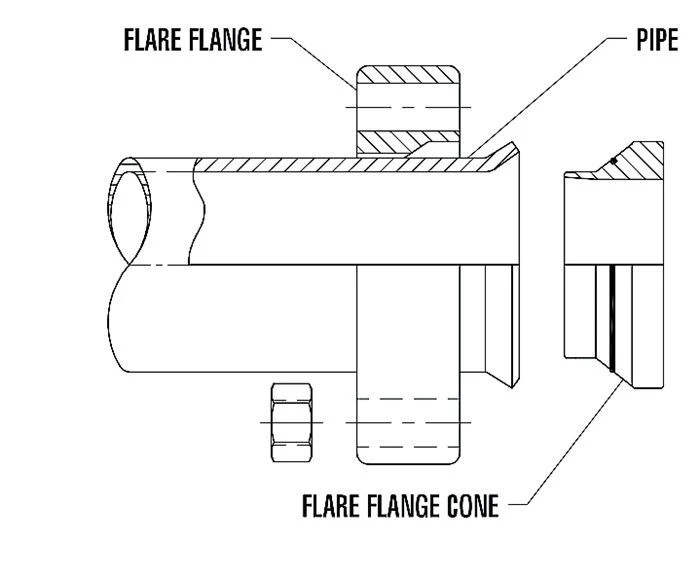

مونتاژ اتصال فلنج شعله ور از لوله به پورت به عنوان تصویر زیر:
