کوپلینگ های نیمه فلنگ
نیمه فلنگ ها از استاندارد شرکت آلمان SN 532 تماس می دهند، با نیمه های ایزو 6162 و SAE J518 split flange یکسان باشد. SAE 3000 psi (کد 61) و SAE 6000 psi (کد 62) انواع نیم فلنج وجود دارد، همچنین به SN 532 قسمت 1 و SN 532 قسمت 2 همبستگی دارد.
شما 2 semiflanges در اتصالات جفت شدن از نوع فلنگ، SAE فلنگ با گردن welding flanged 3000 psi و 6000 psi پیدا کنید.
اتصال جفت شدن فلنگ نوع A از لوله به پورت SAE است: 2 semiflanges; گردن پرت شده با شیار حلقه O; O-ring; پیچ.
اتصال جفت شدن فلنگ نوع B از لوله به لوله است: 2 semiflanges; گردن پرت شده با شیار حلقه O; O-ring; پیچ و مهره; گردن پرت شده بدون شیار حلقه O; فلنگ جامد .
اتصال جفت شدن فلنگ نوع C با یک گردن ولدینگ فلنگ : 2 semiflanges; گردن پرت شده با شیار حلقه O; O-ring; پیچ و مهره; فلنگ جامد .
اتصال جفت شدن فلنگ نوع D با colloar کور : 2 semiflanges; گردن پرت شده بدون شیار حلقه O; O-ring; پیچ و مهره; یقه کور با شیار حلقه O.
اتصال جفت شدن فلنگ نوع E با colloar کور : 2 semiflanges; O-ring; پیچ و مهره; یقه کور با شیار حلقه O.
اتصال جفت شدن فلنگ نوع F با colloar کور : 2 semiflanges; O-ring; پیچ;

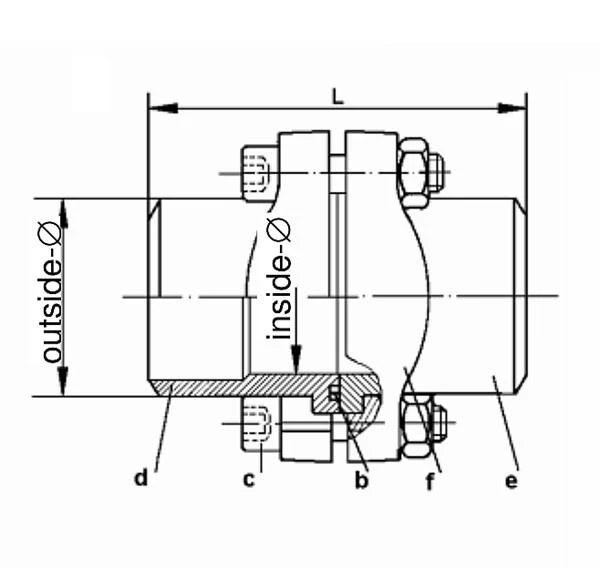

ابعاد گیره Semiflanges به عنوان همان به FL / FS تقسیم گیره های فلنگ
قسمت شماره . | Dn | اتصال لوله | علي | طاهره | ليلا | محمد | پیچ | O-ring | |
خارج از حداکثر | داخل حداکثر | ||||||||
اف سی اس این-۱۲ ال | 3/4" | 30,0 | 20,0 | 22,3 | 47,6 | 70 | 32,2 | ام۱۰x۳۰ | 24,99x3,53 |
اف سی اس این-۱۶ ال | 1" | 38,0 | 28,0 | 26,2 | 52,4 | 80 | 38,5 | ام۱۰x۳۰ | 32,92x3,53 |
اف سی اس این-۲۰ ال | 1 1/4" | 42,4. | 33,0 | 30,2 | 58,7 | 90 | 43,7 | ام۱۰x۳۵ | 37,69x3,53 |
اف سی اس این-۲۴ ال | 1 1/2" | 48,3 | 42,0 | 35,7 | 69,9 | 100 | 50,8 | M12 x 50 | 47,22 x 3,53 |
اف سی اس این-۳۲ ال | 2" | 60,3 | 52,0 | 42,9 | 77,8 | 120 | 62,8 | M12 x 50 | 56,74 x 3,53 |
