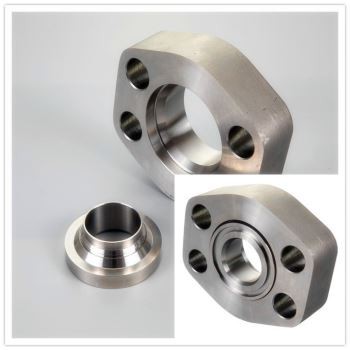

شعله فلنگ درج اتصالات مخروط
اتصالات مخروطی درج فلنج شراره جفت گیری با گیره های فلنج شعله ور است، انواع زیادی از اتصالات به قرار زیر وجود دارد:
قرار دادن مخروط از لوله به اتصال شیار حلقه o فلنگ
قرار دادن مخروط از لوله به اتصالات لوله
قرار دادن مخروط تخت از لوله به فلنگ بدون اتصال o حلقه شیار
مواد کوپلینگ فلنگ فلنگ شراره:
کربن فولاد C45; فولاد ضد زنگ 304، 316 یا 316L.
تمام سیستم اتصال فلنگ شعله فولاد کربن باید اندود یا پوشش داده شده با یک ماده مناسب است که عبور می کند 72 ساعت تست اسپری نمک مطابق با ASTM B117 (ISO 9227).
سر فلنگ شده با استانداردهای SAE J518 و ISO 6162 متفاوت است، دارای مخروط 37 درجه بر روی سر فلنگ برای لوله های شعله ور 37 درجه، با آرام کردن فلنگ شعله ور برای سفت کردن بلات برای گاز گرفتن لوله ها یا لوله های بدون درز است.
قسمت شماره . | اندازه | D1 | دی۲ | D3 | ال۱ | ال۲ | وزن | |
اینچ | لوله | |||||||
اف سی این-۱۶-۲ | 1 | 38X2.5 | 25 | 32.8 | 45 | 22 | 7 | 0.11 |
اف سی این-۱۶-۳ | 1 | 38X3.0 | 25 | 31.8 | 45 | 22 | 7 | 0.1 |
اف سی این-۱۶-۴ | 1 | 38X4.0 | 25 | 29.8 | 45 | 22 | 7 | 0,10 |
اف سی این-۱۶-۵ | 1 | 38X5.0 | 25 | 27.8 | 45 | 21 | 7 | 0.09 |
اف سی این-۲۰-۳ | 1 1/4 | 38X3.0 | 29.5 | 31.8 | 50 | 22 | 7.5 | 0.1 |
اف سی این-۲۰-۴ | 1 1/4 | 38X4.0 | 27 | 29.8 | 50 | 22 | 7.5 | 0.11 |
اف سی این-۲۰-۵ | 1 1/4 | 38X5.0 | 25.5 | 27.8 | 50 | 21 | 7 | 0.1 |
اف سی این-۲۴-۳ | 1 1/2 | 42X3.0 | 33.5 | 35.8 | 60 | 25.5 | 10.0. | 0.19 |
اف سی این-۲۴-۴ | 1 1/2 | 42X4.0 | 31.5 | 33.8 | 60 | 25.5 | 10 | 0.19 |
اف سی این-۳۲-۳ | 2 | 50X3.0 | 41.5 | 43.8 | 70 | 24 | 10 | 0.22 |
اف سی این-۳۲-۵ | 2 | 50X5.0 | 37.5 | 39.8. | 70 | 26.5 | 10 | 0.24 |
اف سی این-۴۰-۳ | 2 1/2 | 60X3.0 | 50 | 53.8 | 84 | 27 | 10.5 | 3.50. |
اف سی این-۴۰-۵ | 2 1/2 | 60X5.0 | 46 | 49.8. | 84 | 27 | 10.5 | 0.36 |
اف سی این-۴۰-۶ | 2 1/2 | 60X6.0 | 45.5 | 47.8 | 84 | 27 | 10.5 | 0.34 |
انواع بیشتری از فلنگ شعله ور درج مخروط نقاشی به عنوان زیر
