اتصالات هیدرولیک DIN اتحادیه

DIN 24 ° اتصالات مخروطی مطابق با استاندارد DIN 3861 / ISO 8434-1dimension است، نوع DIN آلمان (DEUTSCHE INDUSTRIAL NORME) است. نوع اتحادیه نیازمند اندازه تمام پایان لوله است همانند DIN 3861 24 گرمی مخروط از لوله به لوله مورد نیاز است.

ارسال درخواست

چت کن

شرح

1. تعریف: اتصال DIN 24 ° مخروط مطابق با استاندارد DIN 3861 / ISO 8434-1dimension است، نوع DIN آلمان (DEUTSCHE INDUSTRIAL NORME) است. نوع اتحادیه نیازمند اندازه تمام پایان لوله است همانند DIN 3861 24 گرمی مخروط از لوله به لوله مورد نیاز است.

2. روش اتصالات اتصالات هیدرولیک DIN، مرد متریک دارای صندلی 24 درجه است، با دو نوع ماده (قطعه برش حلقه فریت + لوله و DKO Swivel متصل) به صورت نمودار نشان داده می شود:

3. مزایای اتصالات لوله DIN به شرح زیر است:

● اتصالات خوب اتصالات، به شرطی که در خدمات مختلفی از مایعات هیدرولیک با فشار بالا، پنوماتیک، روانکاری و سیستم اتصال برای کشاورزی، تجهیزات، فرآیند و مهندسی، باقی بماند.

● آسان برای استفاده مجدد، اتصالات لوله می تواند چندین بار مجددا برای تسهیل تعمیر و نگهداری به کار گرفته شود.

● محبوبیت در سراسر جهان، طراحی نوع بیت دارای پذیرش در سراسر جهان در اروپا و چین، محبوب ترین لوازم جانبی برای لوله متریک است.

4. استانداردهای مواد، سطح، روشن و غیره مشخصات:

● مواد: فولاد کربن اتصالات-GB / T 699-2015 مواد هیچ. 35 و 45. اتصالات فولادی ضد زنگ GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 اتصالات برنج GB / T 5231-2012 HPb59-1.

● استاندارد اتصالات اتصالات فولادی سطحی به روش DIN 267 part 9 یا DIN 5094 است.

● قدرت مایع هیدرولیک، پاکیزگی قطعات و اجزای، سند بازرسی و اصول مربوط به جمع آوری، تجزیه و تحلیل و گزارش داده های آلودگی به عنوان استاندارد ISO 18413.

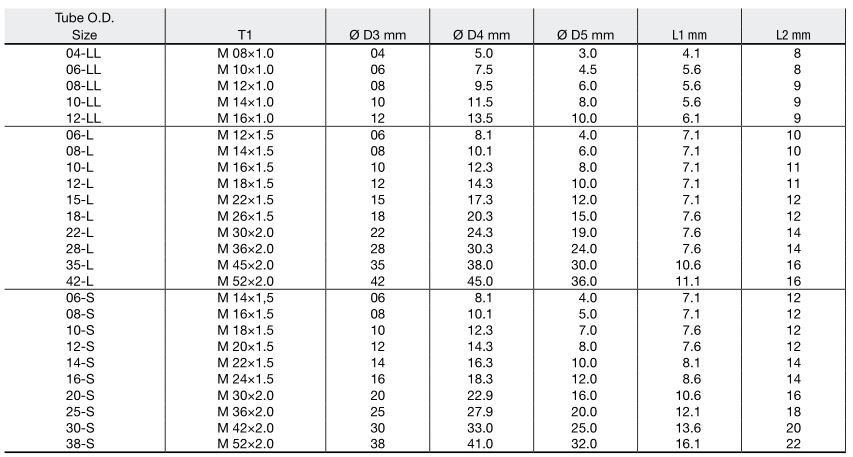

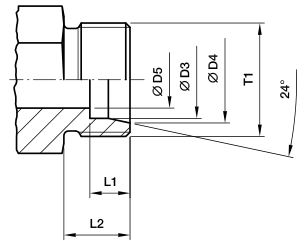

5. ابعاد 24 درجه مخروط پایان (DIN 3865 / ISO 8434-1)

6. عملکرد عملکرد DIN 24 ° لوله اتصالات و آداپتورهای

● شکل ها در 45 درجه، 90 درجه، راست، جاده و صلیب در دسترس هستند.

● سیستم اتصال لوله به اتصالات آداپتور DIN، شیلنگ مونتاژ، متریک و لوله جک.

● سریهای فشار کاری مجموعه ای از سری LL / L / S هستند.

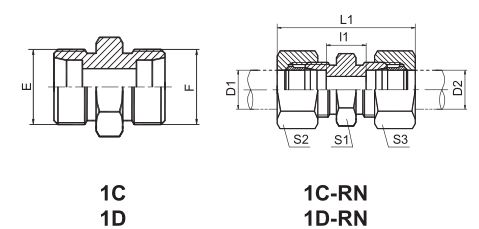

1. اتصالات هیدرولیک مستقیم اتحادیه 1C / 1D سری

مخروط DIN 24 ° مخروطی / DIN 24 °

قطعه شماره	شعله		TUBE OD		ابعاد					مپا
قطعه شماره	E	F	D1	D2	l1	L1	S1	S2	S3	مپا
1C-12	M12X1.5	M12X1.5	6	6	10	39	12	14	14	31.5 لیتر
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16X1.5	M16X1.5	10	10	13	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C-22	M22X1.5	M22X1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
1D-18	M18X1.5	M18X1.5	10	10	17	49	19	22	22
1D-20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
1D-22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
1D-24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	31.5S
توجه: در صورتی که علاقه مند به سفارش آداپتور در مجموعه کامل با حلقه برش و مهره، لازم است پسوند "RN" را بعد از بخش ما وارد کنید. به عنوان مثال 1C9-30RN.

2. اتصالات هیدرولیک اتحاد اتحادیه 1C9 / 1D9 سری

مخروط DIN 24 ° مخروطی / DIN 24 °

قطعه شماره	شعله		TUBE OD		ابعاد				مپا
قطعه شماره	E	F	D1	D2	l1، l2	L1، L2	S1	S2، S3	مپا
1C9-12	M12X1.5	M12X1.5	6	6	12	27	12	14	31.5 لیتر
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16X1.5	M16X1.5	10	10	15	30	14	19
1C9-18	M18X1.5	M18X1.5	12	12	17	32	17	22
1C9-22	M22X1.5	M22X1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23.5	40	24	32
1C9-30	M30X2	M30X2	22	22	27.5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30.5	47	36	41
1C9-45	M45X2	M45X2	35	35	34.5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16X1.5	M16X1.5	8	8	17	32	14	19
1D9-18	M18X1.5	M18X1.5	10	10	17.5	34	17	22
1D9-20	M20X1.5	M20X1.5	12	12	21.5	38	17	24
1D9-22	M22X1.5	M22X1.5	14	14	22	40	19	27
1D9-24	M24X1.5	M24X1.5	16	16	24.5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26.5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35.5	62	41	50	31.5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31.5S
توجه: در صورتی که علاقه مند به سفارش آداپتور در مجموعه کامل با حلقه برش و مهره، لازم است پسوند "RN" را بعد از بخش ما وارد کنید. به عنوان مثال 1C9-30RN.

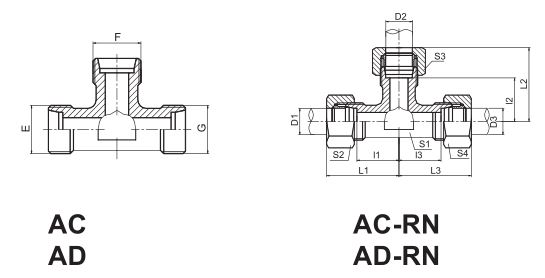

3. تیو اتصالات هیدرولیک اتحادیه AC / AD سری

DIN 24 ° مخروطی / DIN 24 ° مخروطی / DIN 24 ° مخروطی

قطعه شماره	شعله	TUBE OD	ابعاد				مپا
قطعه شماره	E، F، G	D1، D2، D3	l1، l2، l3	L1، L2، L3	S1	S2، S3، S4	مپا
AC-08	M8X1	4	11	21	9	10	10LL
AC-10	M10X1	5	9.5	21	9	12
AC-10LL	M10X1	6	9.5	21	9	12
AC-12LL	M12X1	8	11.5	23	12	14
AC-12	M12X1.5	6	12	27	12	14	25 لیتر
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16X1.5	10	15	30	14	19
AC-18	M18X1.5	12	17	32	17	22
AC-22	M22X1.5	15	21	36	19	27
AC-26	M26X1.5	18	23.5	40	24	32
AC-30	M30X2	22	27.5	44	27	36	16L
AC-36	M36X2	28	30.5	47	36	41
AC-45	M45X2	35	34.5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16X1.5	8	17	32	14	19
AD-18	M18X1.5	10	17.5	34	17	22
AD-20	M20X1.5	12	21.5	38	17	24
AD-22	M22X1.5	14	22	40	19	27
AD-24	M24X1.5	16	24.5	43	24	30	40S
AD-30	M30X2	20	26.5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35.5	62	41	50
AD-52	M52X2	38	41	72	50	60	31.5S
توجه: در صورتی که علاقه مند به سفارش آداپتور در مجموعه کامل با حلقه برش و مهره، لازم است پسوند "RN" را بعد از بخش ما وارد کنید. به عنوان مثال AC-22RN.

4. اتصالات هیدرولیک اتصالات XC / XD سری اتحادیه

DIN 24 ° مخروطی / DIN 24 ° مخروطی / DIN 24 ° مخروطی

قطعه شماره	شعله	TUBE OD	ابعاد				مپا
قطعه شماره	E، F، G، H	D1، D2، D3، D4	l1	L1	S1	S2	مپا
XC-12	M12X1.5	6	12	27	12	14	31.5 لیتر
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16X1.5	10	15	30	14	19
XC-18	M18X1.5	12	17	32	17	22
XC-22	M22X1.5	15	21	36	19	27
XC-26	M26X1.5	18	23.5	40	24	32
XC-30	M30X2	22	27.5	44	27	36	16L
XC-36	M36X2	28	30.5	47	36	41
XC-45	M45X2	35	34.5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16X1.5	8	17	32	14	19
XD-18	M18X1.5	10	17.5	34	17	22
XD-20	M20X1.5	12	21.5	38	17	24
XD-22	M22X1.5	14	22	40	19	27
XD-24	M24X1.5	16	24.5	43	24	30	40S
XD-30	M30X2	20	26.5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35.5	62	41	50
XD-52	M52X2	38	41	72	50	60	31.5S
توجه: در صورتی که علاقه مند به سفارش آداپتور در مجموعه کامل با حلقه برش و مهره، لازم است پسوند "RN" را بعد از بخش ما وارد کنید. به عنوان مثال XC-30RN.

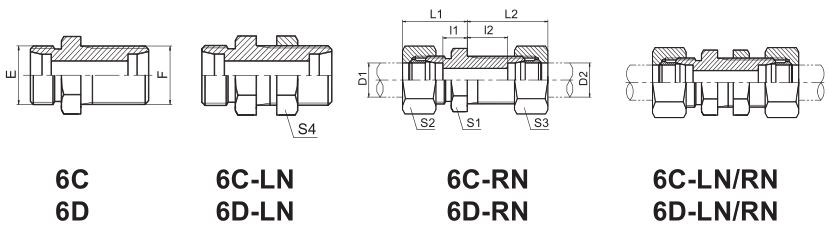

5. اتصالات هیدرولیکی اتصالات Straight Union 6C / 6D

DIN 24 ° مخروطی / DIN 24 ° مخروطی مخزن

قطعه شماره	شعله		TUBE OD		ابعاد							مپا
قطعه شماره	E	F	D1	D2	l1	l2	L1	L2	S1	S2، S3	S4	مپا
6C-12	M12X1.5	M12X1.5	6	6	7	27	22	42	17	14	17	31.5 لیتر
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16X1.5	M16X1.5	10	10	10	28	25	43	22	19	22
6C-18	M18X1.5	M18X1.5	12	12	10	29	25	44	24	22	24
6C-22	M22X1.5	M22X1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32.5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16.5	34.5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18.5	35.5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18.5	36.5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44	22	19	22
6D-18	M18X1.5	M18X1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30.5	31	47	27	24	27
6D-22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D-24	M24X1.5	M24X1.5	16	16	16.5	31.5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17.5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5S
توجه: در صورتی که علاقه مند به سفارش آداپتور با مهره قفل باشید، لطفا پسوند part "LN" را بعد از قسمت ما وارد کنید 6C-30LN، آداپتور را با حلقه برش و مهره سفارش دهید، بعد از قسمت جزء، به عنوان مثال 6C-30RN، پسوند RN را وارد کنید، آداپتور را با مهره قفل و حلقه برش و مهره قرار دهید، بعد از قسمت پسوند LN / RN را وارد کنید نه، به عنوان مثال 6C-30LN / RN.

6. اتصالات هیدرولیکی اتصالات آرنج 6C9 / 6D9

DIN 24 ° مخروطی / DIN 24 ° مخروطی مخزن

قطعه شماره	شعله		TUBE OD		ابعاد								مپا
قطعه شماره	E	F	D1	D2	l1	l2	L3	L1	L2	S1	S2، S3	S4	مپا
6C9-12	M12X1.5	M12X1.5	6	6	27	12	14	42	27	12	14	17	31.5 لیتر
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16X1.5	M16X1.5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18X1.5	M18X1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22X1.5	M22X1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32.5	23.5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16X1.5	M16X1.5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18X1.5	M18X1.5	10	10	29.5	17.5	20	46	34	17	22	24
6D9-20	M20X1.5	M20X1.5	12	12	30.5	21.5	21	47	38	17	24	27
6D9-22	M22X1.5	M22X1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24X1.5	M24X1.5	16	16	31.5	24.5	24	50	43	24	30	32	40S
6D9-30	M30X2	M30X2	20	20	33.5	26.5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31.5S
توجه: اگر شما علاقه مند به سفارش آداپتور با مهره قفل، لطفا پسوند ما "LN" بعد از قسمت ما، به عنوان مثال 6C9- 30LN، آداپتور را با حلقه برش و مهره سفارش دهید، بعد از قسمت جزء، به عنوان مثال 6C9-30RN، پسوند RN را وارد کنید، آداپتور را با مهره قفل و حلقه برش و مهره سفارش دهید، بعد از قسمت No، پسوند "LN / RN" را وارد کنید. ، به عنوان مثال 6C9-30LN / RN.
