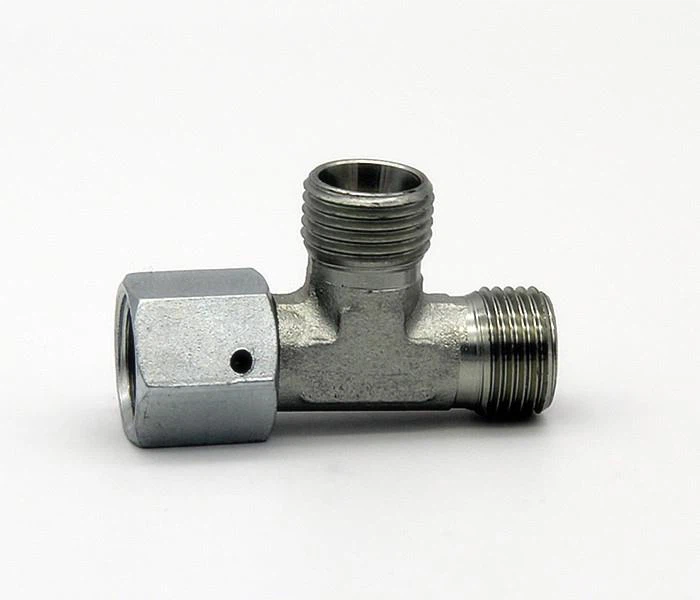

اتصالات DIN چرخش

24 درجه DKO سوئیچ مفصل مطابق با DIN 3861 / DIN EN ISO 8434-4 استاندارد است، این پایان شامل بدن Fitting، مهره، حلقه O و سیم محوری (مونتاژ). دو نوع استفاده وجود دارد: یکی 24 درجه نوک پیک نوسنگ نوع جوش است (اتصال به مهره و حلقه به مونتاژ نیاز دارد)، یکی دیگر از نوع سوئیچ نوع اتصالات بدن، مهره، حلقه O و سیم محوری است.

ارسال درخواست

چت کن

شرح

1. تعریف: 24 درجه DKO سوئیچ مفصل مطابق استاندارد DIN 3861 / DIN EN ISO 8434-4 است، این پایان شامل بدن Fitting، مهره، حلقه O و سیم محوری (مونتاژ). دو نوع استفاده وجود دارد: یکی 24 درجه نوک پیک نوسنگ نوع جوش است (اتصال به مهره و حلقه به مونتاژ نیاز دارد)، یکی دیگر از نوع سوئیچ نوع اتصالات بدن، مهره، حلقه O و سیم محوری است.

2. روش اتصال: 24 درجه DKO اتصال دهنده زننده به اتصال male اتصال DIN 3861 / ISO 8434-1 بستگی دارد.

3. توابع DKO اتصال فن نواری

● دو لعاب با حلقه O و مخروطی فلزی

● مهر و موم طولانی مدت این اتصال برای وضعیت ارتعاش

● هزینه های بالا با نگهداری کمتر، آسان به مونتاژ.

4. اندازه 24 درجه اتصال DKO نوسان (DIN 3865 / DIN EN ISO 8434-4)

1. لوله اتصالات مستقیم DIN آداپتورهای آچار Swivel

DIN 24 ° مخروطی / 24 درجه DKO اتصال دهنده نوسان 2C 2C-RN سری

قطعه شماره	شعله		TUBE OD		ابعاد					مپا
قطعه شماره	E	F	D1	D2	l1	L1	S1	S2	S3	مپا
2C-12-14	M12X1.5	M14X1.5	6	8	23.5	38	12	14	17	31.5 لیتر
2C-12-16	M12X1.5	M16X1.5	6	10	25	40	14	14	19
2C-14-16	M14X1.5	M16X1.5	8	10	25	40	14	17	19
2C-12-18	M12X1.5	M18X1.5	6	12	25	40	17	14	22
2C-14-18	M14X1.5	M18X1.5	8	12	25	40	17	17	22
2C-16-18	M16X1.5	M18X1.5	10	12	26	41	17	19	22
2C-12-22	M12X1.5	M22X1.5	6	15	28.5	43	19	14	27
2C-14-22	M14X1.5	M22X1.5	8	15	28.5	43	19	17	27
2C-16-22	M16X1.5	M22X1.5	10	15	29.5	44	19	19	27
2C-18-22	M18X1.5	M22X1.5	12	15	29.5	44	19	22	27
2C-12-26	M12X1.5	M26X1.5	6	18	28	43	24	14	32
2C-22-26	M22X1.5	M26X1.5	15	18	30	45	24	27	32
2C-12-30	M12X1.5	M30X2	6	22	32	47	27	14	36	16L
2C-14-30	M14X1.5	M30X2	8	22	32	47	27	17	36
2C-16-30	M16X1.5	M30X2	10	22	33	48	27	19	36
2C-18-30	M18X1.5	M30X2	12	22	33	48	27	22	36
2C-22-30	M22X1.5	M30X2	15	22	34	49	27	27	36
2C-26-30	M26X1.5	M30X2	18	22	33.5	50	27	32	36
2C-12-36	M12X1.5	M36X2	6	28	34	49	36	14	41
2C-14-36	M14X1.5	M36X2	8	28	34	49	36	17	41
2C-16-36	M16X1.5	M36X2	10	28	35	50	36	19	41
2C-18-36	M18X1.5	M36X2	12	28	35	50	36	22	41
2C-22-36	M22X1.5	M36X2	15	28	36	51	36	27	41
2C-26-36	M26X1.5	M36X2	18	28	35.5	52	36	32	41
2C-30-36	M30X2	M36X2	22	28	37.5	54	36	36	41
2C-12-45	M12X1.5	M45X2	6	35	37	52	41	14	50
2C-14-45	M14X1.5	M45X2	8	35	37	52	41	17	50
2C-16-45	M16X1.5	M45X2	10	35	38	53	41	19	50
2C-18-45	M18X1.5	M45X2	12	35	38	53	41	22	50
2C-22-45	M22X1.5	M45X2	15	35	39	54	41	27	50
2C-26-45	M26X1.5	M45X2	18	35	38.5	55	41	32	50
2C-30-45	M30X2	M45X2	22	35	40.5	57	41	36	50
2C-36-45	M36X2	M45X2	28	35	40.5	57	41	41	50
2C-12-52	M12X1.5	M52X2	6	42	40.5	55	50	14	60
2C-14-52	M14X1.5	M52X2	8	42	40.5	55	50	17	60
2C-16-52	M16X1.5	M52X2	10	42	41.5	56	50	19	60
2C-18-52	M18X1.5	M52X2	12	42	41.5	56	50	22	60
2C-22-52	M22X1.5	M52X2	15	42	42.5	58	50	27	60
2C-26-52	M26X1.5	M52X2	18	42	42	58	50	32	60
2C-30-52	M30X2	M52X2	22	42	44	60	50	36	60
2C-36-52	M36X2	M52X2	28	42	44	61	50	41	60
2C-45-52	M45X2	M52X2	35	42	43	65	50	50	60
توجه: در صورتی که علاقه مند به سفارش آداپتور در مجموعه کامل با حلقه برش و مهره، لازم است پسوند "RN" را بعد از بخش ما وارد کنید. ORF مثال 2C-30-52RN.

2. لوله اتصالات DIN اتصالات آویختگی نوک انگشت

DIN 24 ° مخروطی / 24 ° DKO اتصال دهنده نوسان 2C9 2C9-RN سری

قطعه شماره	شعله		TUBE OD		ابعاد						مپا
قطعه شماره	E	F	D1	D2	l1	L1	L2	S1	S2	S3	مپا
2C9-12	M12X1.5	M12X1.5	6	6	12	27	26	12	14	14	25 لیتر
2C9-14	M14X1.5	M14X1.5	8	8	14	29	27.5	12	17	17
2C9-16	M16X1.5	M16X1.5	10	10	15	30	29	14	19	19
2C9-18	M18X1.5	M18X1.5	12	12	17	32	29.5	17	22	22
2C9-22	M22X1.5	M22X1.5	15	15	21	36	32.5	19	27	27
2C9-26	M26X1.5	M26X1.5	18	18	23.5	40	35.5	24	32	32
2C9-30	M30X2	M30X2	22	22	27.5	44	38.5	27	36	36	16L
2C9-36	M36X2	M36X2	28	28	30.5	47	41.5	36	41	41
2C9-45	M45X2	M45X2	35	35	34.5	56	51	41	50	50
2C9-52	M52X2	M52X2	42	42	40	63	56	50	60	60
2D9-14	M14X1.5	M14X1.5	6	6	16	31	27	12	17	17	63S
2D9-16	M16X1.5	M16X1.5	8	8	17	32	27.5	14	19	19
2D9-18	M18X1.5	M18X1.5	10	10	17.5	34	30	17	22	22
2D9-20	M20X1.5	M20X1.5	12	12	21.5	38	31	17	24	24
2D9-22	M22X1.5	M22X1.5	14	14	22	40	35	19	27	27
2D9-24	M24X1.5	M24X1.5	16	16	24.5	43	36.5	24	30	30	40S
2D9-30	M30X2	M30X2	20	20	26.5	48	44.5	27	36	36
2D9-36	M36X2	M36X2	25	25	30	54	50	36	46	46
2D9-42	M42X2	M42X2	30	30	35.5	62	55	41	50	50
2D9-52	M52X2	M52X2	38	38	41	72	63	50	60	60	31.5S
توجه: در صورتی که علاقه مند به سفارش آداپتور در مجموعه کامل با حلقه برش و مهره، لازم است پسوند "RN" را بعد از بخش ما وارد کنید. برای مثال 2C9-30RN.

3. لوله اتصالات لوله DIN آداپتور مفصل گردنده

DIN 24 ° مخروطی / 24 درجه DKO اتصال دهنده نوک / DIN 24 ° مخروط BC / BD BC / BD-RN سری

قطعه شماره	شعله		TUBE OD		ابعاد						مپا
قطعه شماره	به عنوان مثال	F	D1، D3	D2	l1، l3	L1، L3	L2	S1	S2، S4	S3	مپا
BC-12	M12X1.5	M12X1.5	6	6	12	27	26	12	14	14	31.5 لیتر
BC-14	M14X1.5	M14X1.5	8	8	14	29	27.5	12	17	17
BC-16	M16X1.5	M16X1.5	10	10	15	30	29	14	19	19
BC-18	M18X1.5	M18X1.5	12	12	17	32	29.5	17	22	22
BC-22	M22X1.5	M22X1.5	15	15	21	36	32.5	19	27	27
BC-26	M26X1.5	M26X1.5	18	18	23.5	40	35.5	24	32	32
BC-30	M30X2	M30X2	22	22	27.5	44	38.5	27	36	36	16L
BC-36	M36X2	M36X2	28	28	30.5	47	41.5	36	41	41
BC-45	M45X2	M45X2	35	35	34.5	56	51	41	50	50
BC-52	M52X2	M52X2	42	42	40	63	56	50	60	60
BD-14	M14X1.5	M14X1.5	6	6	16	31	27	12	17	17	63S
BD-16	M16X1.5	M16X1.5	8	8	17	32	27.5	14	19	19
BD-18	M18X1.5	M18X1.5	10	10	17.5	34	30	17	22	22
BD-20	M20X1.5	M20X1.5	12	12	21.5	38	31	17	24	24
BD-22	M22X1.5	M22X1.5	14	14	22	40	35	19	27	27
BD-24	M24X1.5	M24X1.5	16	16	24.5	43	36.5	24	30	30	40S
BD-30	M30X2	M30X2	20	20	26.5	48	44.5	27	36	36
BD-36	M36X2	M36X2	25	25	30	54	50	36	46	46
BD-42	M42X2	M42X2	30	30	35.5	62	55	41	50	50
BD-52	M52X2	M52X2	38	38	41	72	63	50	60	60	31.5S
توجه: در صورتی که علاقه مند به سفارش آداپتور در مجموعه کامل با حلقه برش و مهره، لازم است پسوند "RN" را بعد از بخش ما وارد کنید. به عنوان مثال BC-30RN.

4. لوازم و اتصالات لوله DIN سوئیچ آداپتورها را اجرا کنید

DIN 24 ° مخروطی / DIN 24 ° مخروطی / 24 ° اتصال DKO DKO CC / CD CC / CD-RN سری

قطعه شماره	شعله		TUBE OD		ابعاد						مپا
قطعه شماره	E، F	G	D1، D2	D3	l1، l2	L1، L2	L3	S1	S2، S3	S4	مپا
CC-12	M12X1.5	M12X1.5	6	6	12	27	26	12	14	14	31.5 لیتر
CC-14	M14X1.5	M14X1.5	8	8	14	29	27.5	12	17	17
CC-16	M16X1.5	M16X1.5	10	10	15	30	29	14	19	19
CC-18	M18X1.5	M18X1.5	12	12	17	32	29.5	17	22	22
CC-22	M22X1.5	M22X1.5	15	15	21	36	32.5	19	27	27
CC-26	M26X1.5	M26X1.5	18	18	23.5	40	35.5	24	32	32
CC-30	M30X2	M30X2	22	22	27.5	44	38.5	27	36	36	16L
CC-36	M36X2	M36X2	28	28	30.5	47	41.5	36	41	41
CC-45	M45X2	M45X2	35	35	34.5	56	51	41	50	50
CC-52	M52X2	M52X2	42	42	40	63	56	50	60	60
CD-14	M14X1.5	M14X1.5	6	6	16	31	27	12	17	17	63S
CD-16	M16X1.5	M16X1.5	8	8	17	32	27.5	14	19	19
CD-18	M18X1.5	M18X1.5	10	10	17.5	34	30	17	22	22
سی دی 20	M20X1.5	M20X1.5	12	12	21.5	38	31	17	24	24
CD-22	M22X1.5	M22X1.5	14	14	22	40	35	19	27	27
CD-24	M24X1.5	M24X1.5	16	16	24.5	43	36.5	24	30	30	40S
CD-30	M30X2	M30X2	20	20	26.5	48	44.5	27	36	36
CD-36	M36X2	M36X2	25	25	30	54	50	36	46	46
CD-42	M42X2	M42X2	30	30	35.5	62	55	41	50	50
CD-52	M52X2	M52X2	38	38	41	72	63	50	60	60	31.5S
توجه: در صورتی که علاقه مند به سفارش آداپتور در مجموعه کامل با حلقه برش و مهره، لازم است پسوند "RN" را بعد از بخش ما وارد کنید. برای مثال CC-30RN.

5. لوله اتصالات DIN آداپتورهای آستانه ای مستقیم

DIN 24 ° DKO Swivel / DIN 24 ° DKO Swivel 3C / 3D سری

قطعه شماره	شعله	TUBE OD	ابعاد			مپا
قطعه شماره	E، F	D1، D2	L1	L2	S1، S2	مپا
3C-12	M12X1.5	6	33	32	14	31.5 لیتر
3C-14	M14X1.5	8	33	32	17
3C-16	M16X1.5	10	34	33	19
3C-18	M18X1.5	12	34	33	22
3C-22	M22X1.5	15	39	38	27
3C-26	M26X1.5	18	41	39	32
3C-30	M30X2	22	44	42	36	16L
3C-36	M36X2	28	48	46	46
3C-45	M45X2	35	52	48	50
3C-52	M52X2	42	57	52	60
3D-14	M14X1.5	6	33	32	17	63S
3D-16	M16X1.5	8	34	33	19
3D-18	M18X1.5	10	35	33	22
3D-20	M20X1.5	12	38	36	24
3D-22	M22X1.5	14	41	39	27
3D-24	M24X1.5	16	42	39	30	40S
3D-30	M30X2	20	48	44	36
3D-36	M36X2	25	53	46	46
3D-42	M42X2	30	62	52	50
3D-52	M52X2	38	67	52	60	31.5S

6. لوله اتصالات DIN مستقیم سوئیچ BSP ED آداپتور

مرد BSPP خرد کن ISO 1179-2 ED مهر / DIN 24 ° DKO Swivel 2BC / 2DC-WD سری

قطعه شماره	شعله		TUBE OD	ابعاد				مپا
قطعه شماره	E	F	D1	الف	L1	S1	S2	مپا
2BC-02-12WD	G1 / 8 "X28	M12X1.5	6	8	24.5	14	14	31.5 لیتر
2BC-04-14WD	G1 / 4 "X19	M14X1.5	8	12	29.5	19	17
2BC-04-16WD	G1 / 4 "X19	M16X1.5	10	12	27.5	19	19
2BC-06-18WD	G3 / 8 "X19	M18X1.5	12	12	34	22	22
2BC-08-22WD	G1 / 2 "X14	M22X1.5	15	14	32	27	27
2BC-08-26WD	G1 / 2 "X14	M26X1.5	18	14	31.5	27	32
2BC-12-30WD	G3 / 4 "X14	M30X2	22	16	32.5	32	36	16L
2BC-16-36WD	G1 "X11	M36X2	28	18	35	41	41
2BC-20-45WD	G1.1 / 4 "X11	M45X2	35	20	42.5	50	50
2BC-24-52WD	G1.1 / 2 "X11	M52X2	42	22	46.5	55	60
2BD-04-14WD	G1 / 4 "X19	M14X1.5	6	12	27	19	17	63S
2BD-04-16WD	G1 / 4 "X19	M16X1.5	8	12	29.5	19	19
2BD-06-18WD	G3 / 8 "X19	M18X1.5	10	12	32	22	22
2BD-06-20WD	G3 / 8 "X19	M20X1.5	12	12	34	22	24
2BD-08-22WD	G1 / 2 "X14	M22X1.5	14	14	36.5	27	27
2BD-08-24WD	G1 / 2 "X14	M24X1.5	16	14	37	27	30	40S
2BD-12-30WD	G3 / 4 "X14	M30X2	20	16	43	32	36
2BD-16-36WD	G1 "X11	M36X2	25	18	48	41	46
2BD-20-42WD	G1.1 / 4 "X11	M42X2	30	20	51	50	50
2BD-24-52WD	G1.1 / 2 "X11	M52X2	38	22	60	55	60	31.5S

7. لوله اتصالات DIN مستقیم متناوب ED Adapters

زاویه دید مرد متریک ISO 9974-2 ED مهر / DIN 24 درجه DKO Swivel 2MC / 2MD-WD سری

قطعه شماره	شعله		TUBE OD	ابعاد				مپا
قطعه شماره	E	F	D1	الف	L1	S1	S2	مپا
2MC-10-12WD	M10X1	M12X1.5	6	8	24.5	14	14	31.5 لیتر
2MC-12-14WD	M12X1.5	M14X1.5	8	12	26.5	17	17
2MC-14-16WD	M14X1.5	M16X1.5	10	12	27.5	19	19
2MC-16-18WD	M16X1.5	M18X1.5	12	12	30.5	22	22
2MC-18-22WD	M18X1.5	M22X1.5	15	12	31.5	24	27
2MC-22-26WD	M22X1.5	M26X1.5	18	14	31.5	27	32
2MC-26-30WD	M26X1.5	M30X2	22	16	32.5	32	36	16L
2MC-33-36WD	M33X2	M36X2	28	18	35	41	41
2MC-42-45WD	M42X2	M45X2	35	20	42.5	50	50
2MC-48-52WD	M48X2	M52X2	42	22	46.5	55	60
2MD-12-14WD	M12X1.5	M14X1.5	6	12	27	17	17	63S
2MD-14-16WD	M14X1.5	M16X1.5	8	12	29.5	19	19
2MD-16-18WD	M16X1.5	M18X1.5	10	12	32	22	22
2MD-18-20WD	M18X1.5	M20X1.5	12	12	34	24	24
2MD-20-22WD	M20X1.5	M22X1.5	14	14	36.5	27	27
2MD-22-24WD	M22X1.5	M24X1.5	16	14	37	27	30	40S
2MD-27-30WD	M27X2	M30X2	20	16	43	32	36
2MD-33-36WD	M33X2	M36X2	25	18	48	41	46
2MD-42-42WD	M42X2	M42X2	30	20	51	50	50
2MD-48-52WD	M48X2	M52X2	38	22	60	55	60	31.5S

8. لوله اتصالات DIN آداپتورهای جوش آستین راست

Weld end / DIN 24 ° DKO Swivel 2WC / 2WD Series

قطعه شماره	شعله	اندازه لوله	ابعاد				مپا
قطعه شماره	F	D1xt	ل	D0	D2	S2	مپا
2WC-6X1.5	M12X1.5	6X1.5	30	2.5	6	14	25 لیتر
2WC-8X2.0	M14X1.5	8X2.0	30	4	8	17
2WC-10X2.0	M16X1.5	10X2.0	31	6	10	19
2WC-12X2.0	M18X1.5	12X2.0	31	7.5	12	22
2WC-15X2.0	M22X1.5	15X2.0	35	10	15	27
2WC-18X2.0	M26X1.5	18X2.0	35	13	18	32
2WC-22X2.0	M30X2	22X2.0	35	17	22	36	16L
2WC-28X2.5	M36X2	28X2.5	41	23	28	41
2WC-35X3.0	M45X2	35X3.0	48	29	35	50
2WC-42X3.0	M52X2	42X3.0	50.5	36	42	60
2WD-6X1.5	M14X1.5	6X1.5	28.5	2.5	6	17	63S
2WD-8X2.0	M16X1.5	8X2.0	29	4	8	19
2WD-10X1.0	M18X1.5	10X1.0	32	6.5	10	22
2WD-10X1.5	M18X1.5	10X1.5	32	6.5	10	22
2WD-10X2.0	M18X1.5	10X2.0	32	6	10	22
2WD-12X1.5	M20X1.5	12X1.5	32.5	8	12	27
2WD-12X2.0	M20X1.5	12X2.0	32.5	8	12	27
2WD-12X2.5	M20X1.5	12X2.5	32.5	7	12	27
2WD-16X1.5	M24X1.5	16X1.5	39	13	16	30	40S
2WD-16X2.0	M24X1.5	16X2.0	39	12	16	30
2WD-16X2.5	M24X1.5	16X2.5	39	11	16	30
2WD-16X3.0	M24X1.5	16X3.0	39	10	16	30
2WD-20X2.0	M30X2	20X2.0	43	15	20	36
2WD-20X2.5	M30X2	20X2.5	43	15	20	36
2WD-20X3.0	M30X2	20X3.0	43	14	20	36
2WD-20X4.0	M30X2	20X4.0	43	12	20	36
2WD-25X2.5	M36X2	25X2.5	50	20	25	46
2WD-25X3.0	M36X2	25X3.0	50	19	25	46
2WD-25X4.0	M36X2	25X4.0	50	17	25	46
2WD-25X5.0	M36X2	25X5.0	50	15	25	46
2WD-30X3.0	M42X2	30X3.0	52	24	30	50	25 ثانیه
2WD-30X4.0	M42X2	30X4.0	52	22	30	50
2WD-30X5.0	M42X2	30X5.0	52	20	30	50
2WD-30X6.0	M42X2	30X6.0	52	18	30	50
2WD-38X4.0	M52X2	38X4.0	56.5	30	38	60
2WD-38X5.0	M52X2	38X5.0	56.5	28	38	60
2WD-38X6.0	M52X2	38X6.0	56.5	26	38	60
2WD-38X7.0	M52X2	38X7.0	56.5	24	38	60
