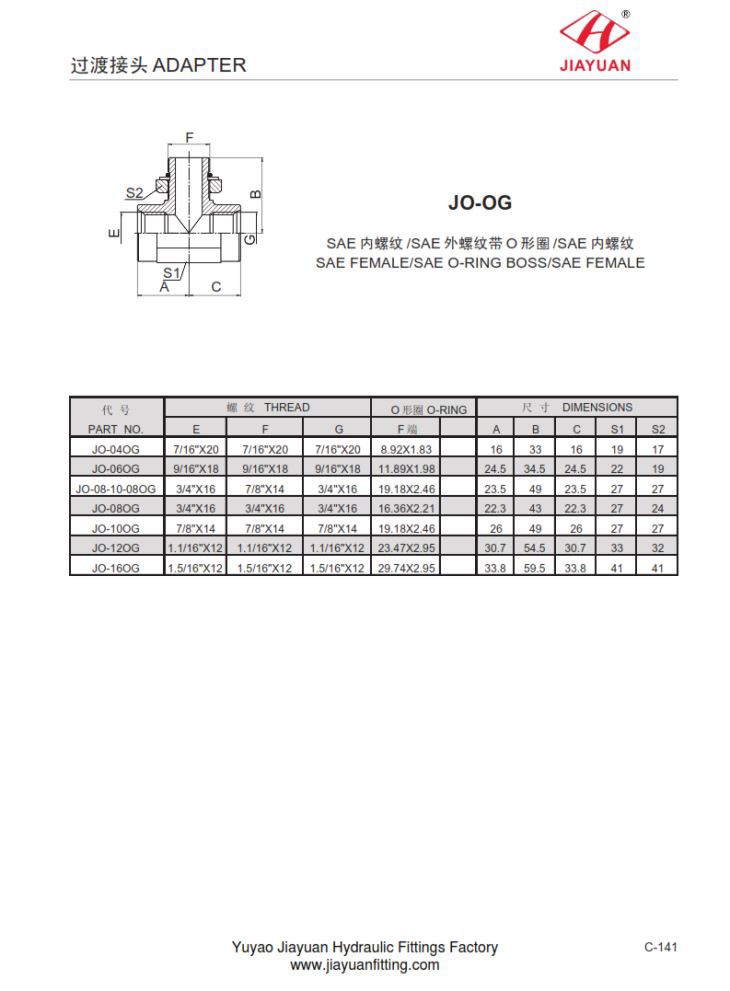

نمودار اندازه JO-OG SAE / SAE O-RING / SAE FEMALE به شرح زیر است:
PAR T نه | THREA D | ای O-RIN G | DIMENSION S | |||||||
ه | ف | ج | ف | آ | ب | ج | س 1 | اس 2 | ||
JO-04O G | 7/16 "X2 0 | 7/16 "X2 0 | 7/16 "X2 0 | 8.92X1.8 3 | 1 6 | 3 3 | 1 6 | 1 9 | 1 7 | |
JO-06O G | 9/16 "X1 8 | 9/16 "X1 8 | 9/16 "X1 8 | 11.89X1.9 8 | 24. 5 | 34. 5 | 24. 5 | 2 2 | 1 9 | |
JO-08-10-08O G | 3/4 "X1 6 | 7/8 "X1 4 | 3/4 "X1 6 | 19.18X2.4 6 | 23. 5 | 4 9 | 23. 5 | 2 7 | 2 7 | |
JO-08O G | 3/4 "X1 6 | 3/4 "X1 6 | 3/4 "X1 6 | 16.36X2.2 1 | 22. 3 | 4 3 | 22. 3 | 2 7 | 2 4 | |
JO-10O G | 7/8 "X1 4 | 7/8 "X1 4 | 7/8 "X1 4 | 19.18X2.4 6 | 2 6 | 4 9 | 2 6 | 2 7 | 2 7 | |
JO-12O G | 1.1 / 16 "X1 2 | 1.1 / 16 "X1 2 | 1.1 / 16 "X1 2 | 23.47X2.9 5 | 30. 7 | 54. 5 | 30. 7 | 3 3 | 3 2 | |
JO-16O G | 1.5 / 16 "X1 2 | 1.5 / 16 "X1 2 | 1.5 / 16 "X1 2 | 29.74X2.9 5 | 33. 8 | 59. 5 | 33. 8 | 4 1 | 4 1 | |
