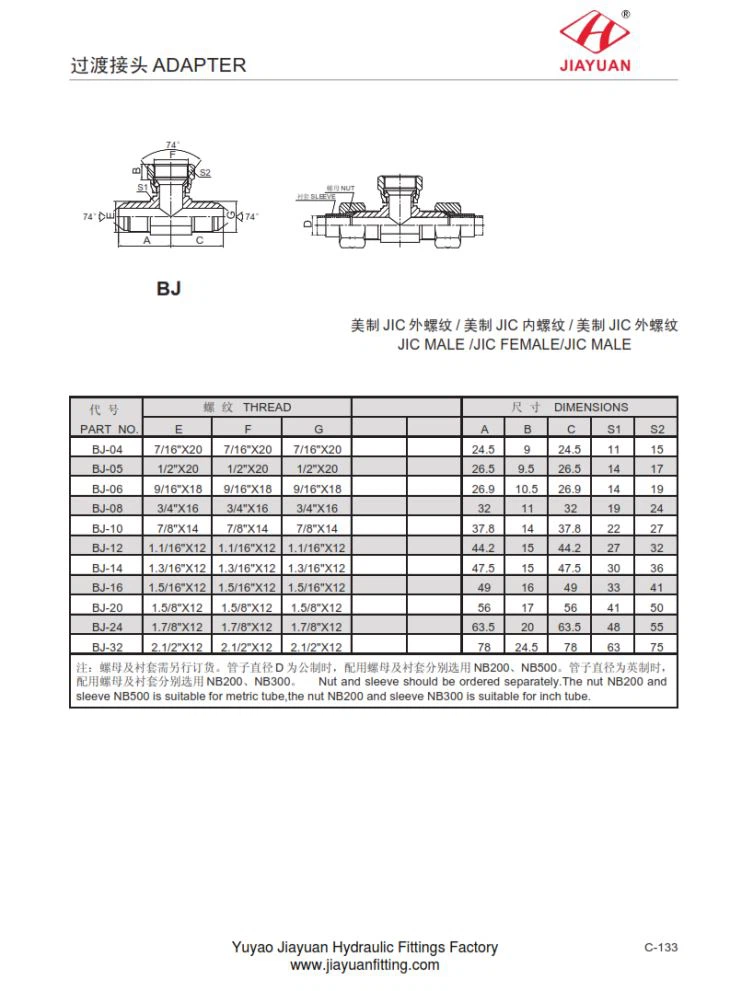

نمودار اندازه BJ JIC MALE / JIC FEMALE / JIC MALE به شرح زیر است:
PAR T نه | THREA D | DIMENSION S | |||||||
ه | ف | ج | آ | ب | ج | س 1 | اس 2 | ||
BJ-0 4 | 7/16 "X2 0 | 7/16 "X2 0 | 7/16 "X2 0 | 24. 5 | 9 | 24. 5 | 1 1 | 1 5 | |
BJ-0 5 | 1/2 "X2 0 | 1/2 "X2 0 | 1/2 "X2 0 | 26. 5 | 9. 5 | 26. 5 | 1 4 | 1 7 | |
BJ-0 6 | 9/16 "X1 8 | 9/16 "X1 8 | 9/16 "X1 8 | 26. 9 | 10. 5 | 26. 9 | 1 4 | 1 9 | |
BJ-0 8 | 3/4 "X1 6 | 3/4 "X1 6 | 3/4 "X1 6 | 3 2 | 1 1 | 3 2 | 1 9 | 2 4 | |
BJ-1 0 | 7/8 "X1 4 | 7/8 "X1 4 | 7/8 "X1 4 | 37. 8 | 1 4 | 37. 8 | 2 2 | 2 7 | |
BJ-1 2 | 1.1 / 16 "X1 2 | 1.1 / 16 "X1 2 | 1.1 / 16 "X1 2 | 44. 2 | 1 5 | 44. 2 | 2 7 | 3 2 | |
BJ-1 4 | 1.3 / 16 "X1 2 | 1.3 / 16 "X1 2 | 1.3 / 16 "X1 2 | 47. 5 | 1 5 | 47. 5 | 3 0 | 3 6 | |
BJ-1 6 | 1.5 / 16 "X1 2 | 1.5 / 16 "X1 2 | 1.5 / 16 "X1 2 | 4 9 | 1 6 | 4 9 | 3 3 | 4 1 | |
BJ-2 0 | 1.5 / 8 "X1 2 | 1.5 / 8 "X1 2 | 1.5 / 8 "X1 2 | 5 6 | 1 7 | 5 6 | 4 1 | 5 0 | |
BJ-2 4 | 1.7 / 8 "X1 2 | 1.7 / 8 "X1 2 | 1.7 / 8 "X1 2 | 63. 5 | 2 0 | 63. 5 | 4 8 | 5 5 | |
BJ-3 2 | 2.1 / 2 "X1 2 | 2.1 / 2 "X1 2 | 2.1 / 2 "X1 2 | 7 8 | 24. 5 | 7 8 | 6 3 | 7 5 | |
