فلنج SN 532 استاندارد شرکت smag اس ام اس SAE J518 Flanges Hydraulic است ، ترکیبی از انواع مختلف کوپلینگ های نوع فلنج SAE ABCDEF برای اتصال فلنج مختلف. فلنجهای SAE با اتصالات گردن جوشکاری فلنج 3000 psi (کد SAE 61 / ISO 6162-1) و 6000 psi (کد SAE 62 / ISO 6162-2) اتصالات.
فلنج SN 532 شامل دو قسمت:
SN 532 قسمت 1 شش نوع اتصال اتصال فلنج SAE را با 3000 psi و 6000 psi توضیح می دهد.
SN 532 قسمت 2 مخصوص ابعاد نیمه فلنج اسپلیت ، فلنج های جامد ، یقه های جوشکاری ، یقه های کور است.
اتصالات نوع فلنج SAEشامل قطعات: نیمه فلنج (گیره نیمه فلنج تقسیم شده) ، حلقه o ، پیچ و مهره ، گردن جوش فلنج با / بدون شیار حلقه o ، فلنج جامد (گیره های فلنج یک قطعه).
شش نوع نمودار اتصال کوپلینگ SAE به شرح زیر است:

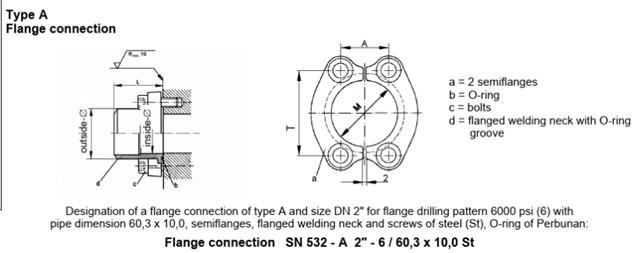

اتصال SAE Flange Coupling نوع A از گردن جوشکاری فلنج دار به درگاه فلنج SAE
اتصال SAE فلنج نوع اتصال B از لوله به لوله توسط دو گردن جوش فلنجی

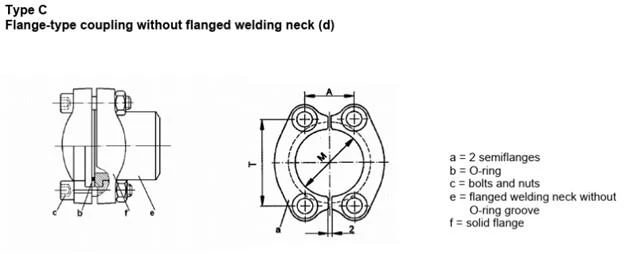

اتصال SAE فلنج نوع اتصال C از لوله بدون گردن جوشکاری فلنجی d
اتصال SAE فلنج نوع اتصال D از لوله به یقه کور توسط گردن جوشکاری فلنجی

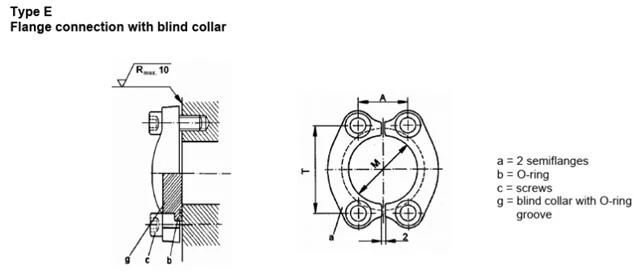

اتصال SAE فلنج نوع E با یقه کور
اتصال فلنج SAE نوع F بدون گردن جوشکاری فلنجی
کوپلینگ های فلنجی SAE همراه با پیچ و مهره ، حلقه های حلقه ای ، نیمه فلنج ، فلنج جامد ، یقه جوش و یقه کور ، نمودار اندازه به شرح زیر است:

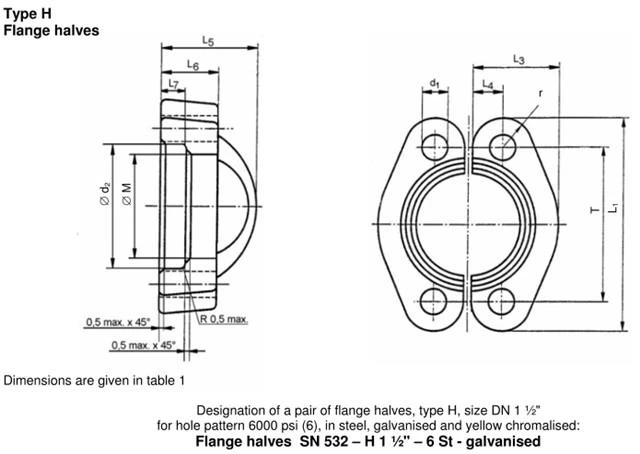

نیمه های فلنج اسپلیت SAE نوع H

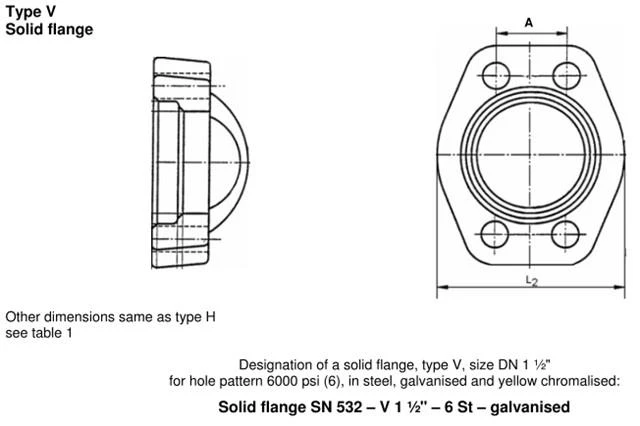

گیره فلنج جامد یک تکه نوع V

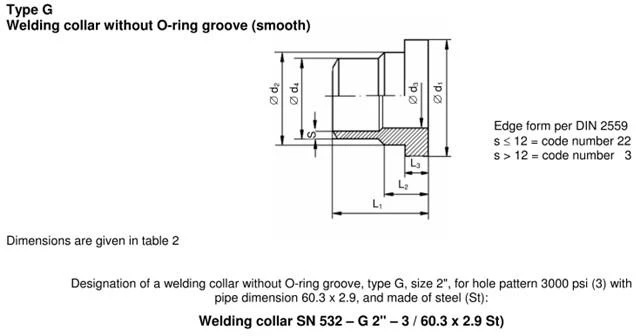

یقه جوش سر فلنج SAE بدون شیار حلقه ای نوع G

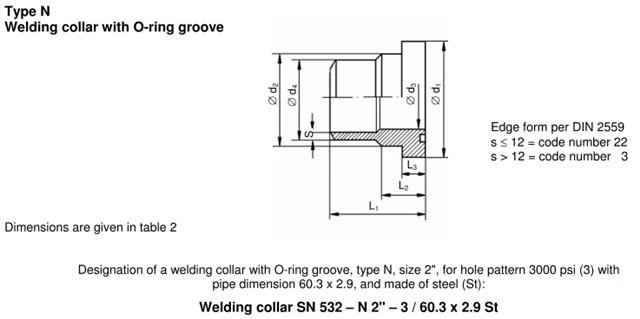

یقه جوش سر فلنج SAE با شیار حلقه ای نوع N

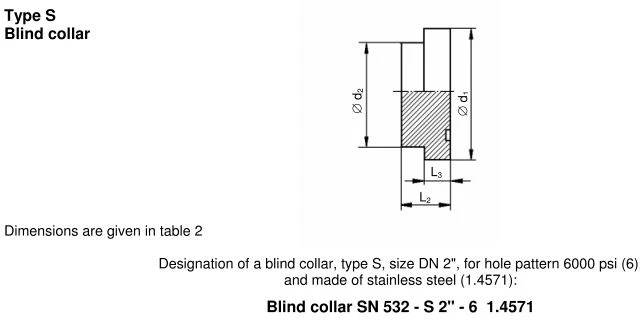

یقه کور فلنج SAE نوع S
