دریچه های غیر بازگشتی اغلب در سیستم های هیدرولیکی استفاده می شود، مایع (همه روغن، آب، گاز) را در یک جهت جریان می دهد، و مانع از جریان در دیگری نمی شود. دریچه های چکش هیدرولیک، دستگاه های کنترل جریان هستند، برای از بین بردن آسیب های احتمالی ناشی از فشار برگشت مایع.
سوپاپ های هیدرولیکی غیر مستقیم در دسترس هستند به طور مستقیم، اندازه های مختلف، رتبه بندی فشار، ظرفیت جریان و فشار ترک.
دریچه های Jiayuan بدون بازگشت با رطوبت فشار اسمی تا PN 420 bar، طیف گسترده ای از انواع مخروطی DIN 24 درجه را ارائه می دهند که باعث می شود آنها بسیار انعطاف پذیر باشند.
انواع مختلف از جمله:
لوله DIN 24 ° مخروطی اتصال هر دو به پایان می رسد
لوله DIN 24 درجه مخروطی اتصال به گل میخ مرد
بند زن هر دو به پایان می رسد
ویژگی ها / مزایای سوپاپ ها:
عملکرد دقیق دریچه های غیر بازگشتی برای قابلیت اطمینان اثبات شده است.
مهر و موم نرم و فلزی ترکیبی.
مهر و موم در مخروط ایمنی محصول و کل برنامه هیدرولیک را افزایش می دهد.
استفاده از سوپاپ های غیر بازگشتی به دلیل طیف وسیعی از موارد انعطاف پذیر است.
برای برنامه های کاربردی هنوز، قطعات داخلی فولاد ضد زنگ با FPM نیز در دسترس هستند.
دریچه های بدون بازگشت همه در برابر آلودگی بسته بندی می شوند.
دریچه های بدون بازگشت در فولاد با سطح آزاد Cr (VI)، فولاد ضد زنگ و برنج در دسترس هستند. مهر و موم در NBR یا FKM در صورت درخواست در دسترس هستند.

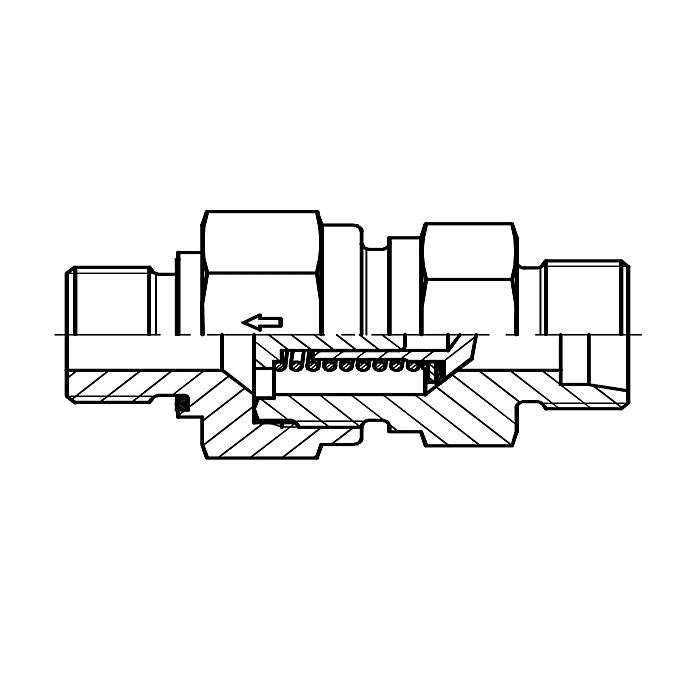

مدار مونتاژ دریچه بدون بازگشت به شرح زیر است:
1، پکت، 2 دیسک مهر و موم شده، 3 دیسک پوشش، 4 بهار، 5 دیسک عبور، 6، مهر و موم eolastic 7، O-حلقه است.
اندازه طراحی به شرح زیر است:
سبک اتصال: 24 ° پایان مخروطی، موضوع BSPP زن (ISO 1179-1).
اتصال (1) TUBE OD (MM): 06 تا 38.
جهت جریان: بندر به لوله، لوله به بندر
اتصالات مواد: فولاد، کروم-6 رایگان، فولاد ضد زنگ.
