انواع محصولات: NB200-F اتصالات لوله مهر و موم صورت حلقه ای
استانداردهای صنعت: SAE J1453، ISO 8434-3، SAE J514، ISO 8434-2
اتصال E به سبک F: ORFS TUBE END NUT
شکل: آرنج ، راست ، سه راهی ، صلیب و غیره
اتصالات ORFS امتیاز فشار کار: 3215 psi تا 5800 psi ، 216 bar 400 bar.
کیت اندازه حلقه ای Orfs face و چهره طراحی حلقه ای حلقه ای O نیز می توانیم ارائه دهیم.
تفاوت بین مهر و موم صورت و حلقه رئیس حلقه
مواد اتصالات: برنج؛ فولاد کربن؛ فولاد ضد زنگ
کاربرد: تجهیزات کشاورزی ، فرایند اتومبیل ، انتقال مواد شیمیایی ، تجهیزات ساختمانی ، انتقال سوخت ، هیدرولیک ، تجهیزات تولیدی ، دریایی ، انتقال مواد ، تجهیزات تلفن همراه ، میدان نفتی ، بسته بندی ، حمل و نقل

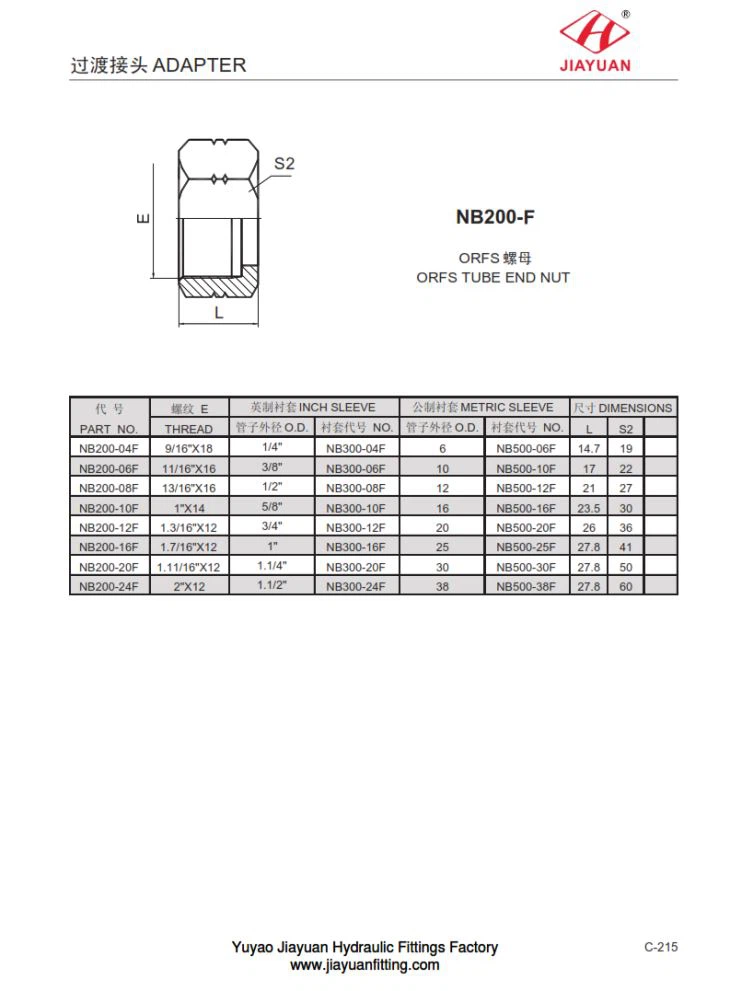

جدول جدول اندازه NB200-F ORFS TUBE End NUT Dimension به شرح زیر:
PA RT N O | ه | INCH S L EEV E | M E T RIC S L EEV E | DIM E N S I O NS | ||||||
T HR EA D | O .D | N O | O .D | N O | ل | اس 2 | ||||
N B 200 - 04F | 9/16 " X 18 | 1/4 " | N B 300 - 04F | 6 | N B 500 - 06F | 14.7 | 19 | |||
N B 200 - 06F | 11/16 " X 16 | 3/8 " | N B 300 - 06F | 10 | N B 500 - 10F | 17 | 22 | |||
N B 200 - 08F | 13/16 " X 16 | 1/2 " | N B 300 - 08F | 12 | N B 500 - 12F | 21 | 27 | |||
N B 200 - 10F | 1 " X 14 | 5/8 " | N B 300 - 10F | 16 | N B 500 - 16F | 23.5 | 30 | |||
N B 200 - 12F | 1.3 / 16 " X 12 | 3/4 " | N B 300 - 12F | 20 | N B 500 - 20F | 26 | 36 | |||
N B 200 - 16F | 1.7 / 16 " X 12 | 1 " | N B 300 - 16F | 25 | N B 500 - 25F | 27.8 | 41 | |||
N B 200 - 20F | 1.11 / 16 " X 12 | 1.1 / 4 " | N B 300 - 20F | 30 | N B 500 - 30F | 27.8 | 50 | |||
N B 200 - 24F | 2 " X 12 | 1.1 / 2 " | N B 300 - 24F | 38 | N B 500 - 38F | 27.8 | 60 | |||
