اتصالات گل میخ آرنج متریک

انواع محصولات: اتصالات لوله نوع نیش متریک- لوله برای اتصال گل میخ

استانداردهای صنعت: DIN 2353، DIN 3861، ISO 8434-1، DIN 3852-2، ISO 1179-1

اتصال E به سبک F: اتصالات لوله ی مخروط 24 درجه

شکل: آرنج ، آرنج 90 درجه ، آرنج 60 درجه و غیره

فشار کار: 16-63 Mpa

مواد اتصالات: برنج؛ فولاد کربن؛ فولاد ضد زنگ

کاربرد: تجهیزات کشاورزی ، فرایند اتومبیل ، انتقال مواد شیمیایی ، تجهیزات ساختمانی ، انتقال سوخت ، هیدرولیک ، تجهیزات تولیدی ، دریایی ، انتقال مواد ، تجهیزات تلفن همراه ، میدان نفتی ، بسته بندی ، حمل و نقل

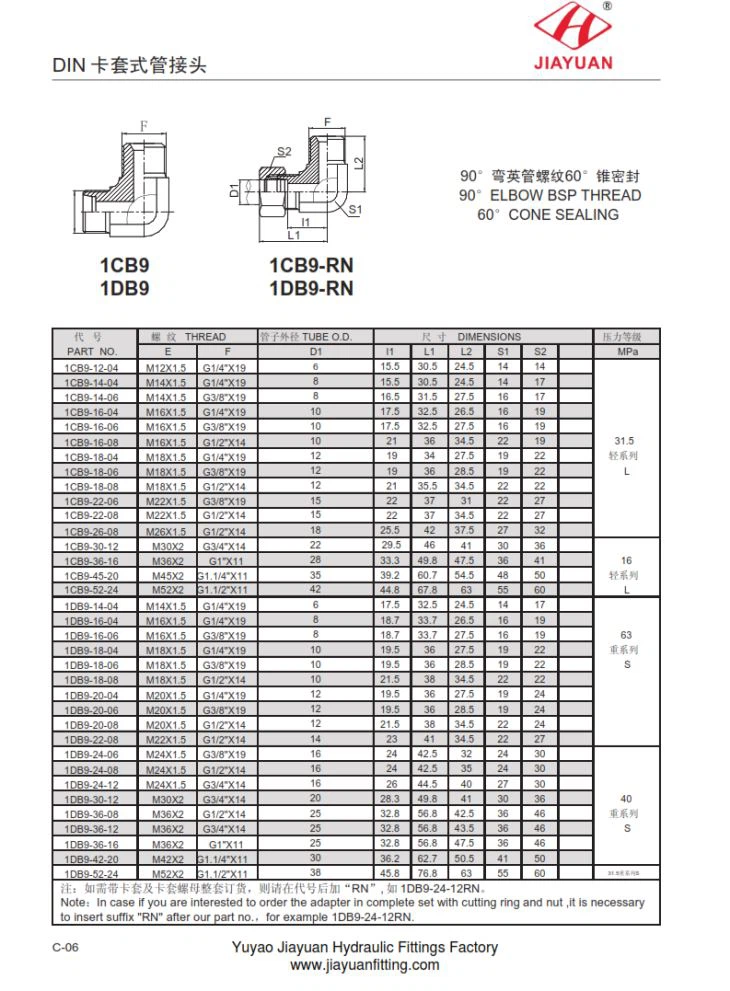

جدول جدول 1CB9 1DB9-RN ELBOW اتحادیه BP لوله مخروطی DSP 2353 ابعاد جدول به شرح زیر

قسمت نه. TUBE OD

E F D1

1CB9-12-04 M12X1.5 G1 / 4 "X19 6

1CB9-14-04 M14X1.5 G1 / 4 "X19 8

1CB9-14-06 M14X1.5 G3 / 8 "X19 8

1CB9-16-04 M16X1.5 G1 / 4 "X19 10

1CB9-16-06 M16X1.5 G3 / 8 "X19 10

1CB9-16-08 M16X1.5 G1 / 2 "X14 10

1CB9-18-04 M18X1.5 G1 / 4 "X19 12

1CB9-18-06 M18X1.5 G3 / 8 "X19 12

1CB9-18-08 M18X1.5 G1 / 2 "X14 12

1CB9-22-06 M22X1.5 G3 / 8 "X19 15

1CB9-22-08 M22X1.5 G1 / 2 "X14 15

1CB9-26-08 M26X1.5 G1 / 2 "X14 18

1CB9-30-12 M30X2 G3 / 4 "X14 22

1CB9-36-16 M36X2 G1 "X11 28

1CB9-45-20 M45X2 G1.1 / 4 "X11 35

1CB9-52-24 M52X2 G1.1 / 2 "X11 42

1DB9-14-04 M14X1.5 G1 / 4 "X19 6

1DB9-16-04 M16X1.5 G1 / 4 "X19 8

1DB9-16-06 M16X1.5 G3 / 8 "X19 8

1DB9-18-04 M18X1.5 G1 / 4 "X19 10

1DB9-18-06 M18X1.5 G3 / 8 "X19 10

1DB9-18-08 M18X1.5 G1 / 2 "X14 10

1DB9-20-04 M20X1.5 G1 / 4 "X19 12

1DB9-20-06 M20X1.5 G3 / 8 "X19 12

1DB9-20-08 M20X1.5 G1 / 2 "X14 12

1DB9-22-08 M22X1.5 G1 / 2 "X14 14

1DB9-24-06 M24X1.5 G3 / 8 "X19 16

1DB9-24-08 M24X1.5 G1 / 2 "X14 16

1DB9-24-12 M24X1.5 G3 / 4 "X14 16

1DB9-30-12 M30X2 G3 / 4 "X14 20

1DB9-36-08 M36X2 G1 / 2 "X14 25

1DB9-36-12 M36X2 G3 / 4 "X14 25

1DB9-36-16 M36X2 G1 "X11 25

1DB9-42-20 M42X2 G1.1 / 4 "X11 30

1DB9-52-24 M52X2 G1.1 / 2 "X11 38
