دسته بندی محصولات: آداپتورهای برقی هیدرولیک JIC برای اتصال لوله از قدرت سیال
استاندارد محصول: ISO 8434-2، SAE J514.
جنس: فولاد کربن ، فولاد ضد زنگ یا آلیاژ مس.
انتهای لوله JIC به اتصالات انتهایی دیگر به شرح زیر است: اتصالات مهر و موم BSP سری E ، G ، H ، اتصالات سری ISO 6149 ، اتصالات JIS B2351 ، اتصالات ISO 11926 و SAE J1926 ORB ، اتصالات DIN 3852 و ISO 1179 ، اتصالات ISO 9974 و غیره

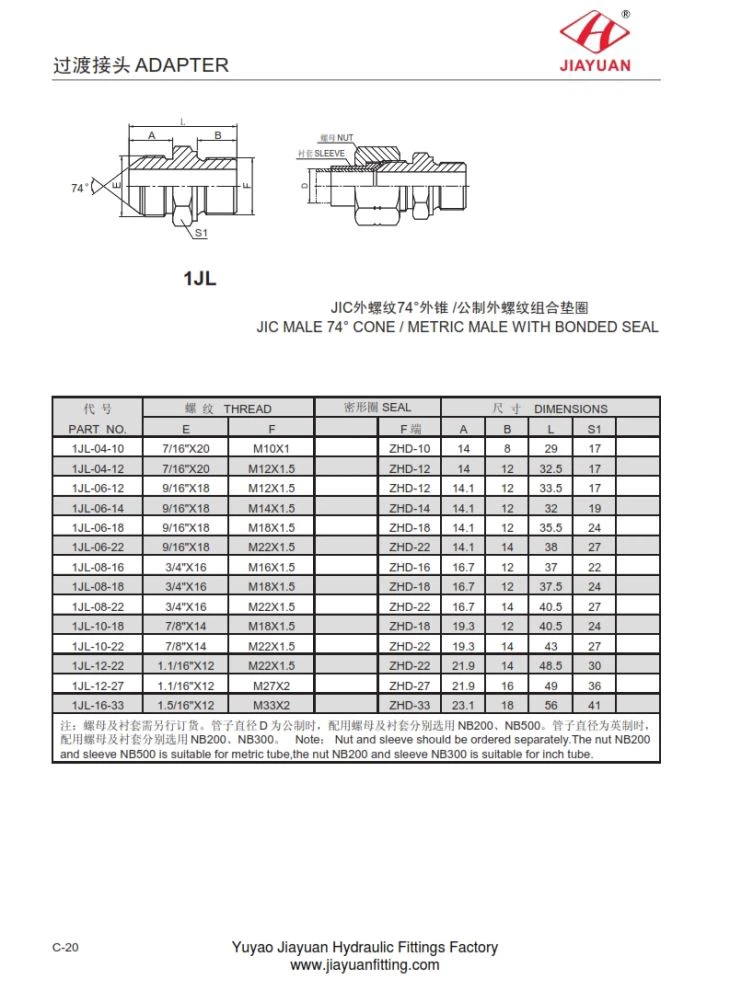

1JL JIC MALE 74 ° CONE / METRIC MALE با نمودار BONDED SEAL نمودار به شرح زیر
PA RT N O | T HR EA D | SEA L | DIM E N S I O NS | ||||||
ه | ف | ف | آ | ب | ل | س 1 | |||
1 J L - 04 - 10 | 7/16 " X 20 | M10 X 1 | Z HD - 10 | 14 | 8 | 29 | 17 | ||
1 J L - 04 - 12 | 7/16 " X 20 | M12 X 1.5 | Z HD - 12 | 14 | 12 | 32.5 | 17 | ||
1 J L - 06 - 12 | 9/16 " X 18 | M12 X 1.5 | Z HD - 12 | 14.1 | 12 | 33.5 | 17 | ||
1 J L - 06 - 14 | 9/16 " X 18 | M14 X 1.5 | Z HD - 14 | 14.1 | 12 | 32 | 19 | ||
1 J L - 06 - 18 | 9/16 " X 18 | M18 X 1.5 | Z HD - 18 | 14.1 | 12 | 35.5 | 24 | ||
1 J L - 06 - 22 | 9/16 " X 18 | M22 X 1.5 | Z HD - 22 | 14.1 | 14 | 38 | 27 | ||
1 J L - 08 - 16 | 3/4 " X 16 | M16 X 1.5 | Z HD - 16 | 16.7 | 12 | 37 | 22 | ||
1 J L - 08 - 18 | 3/4 " X 16 | M18 X 1.5 | Z HD - 18 | 16.7 | 12 | 37.5 | 24 | ||
1 J L - 08 - 22 | 3/4 " X 16 | M22 X 1.5 | Z HD - 22 | 16.7 | 14 | 40.5 | 27 | ||
1 J L - 10 - 18 | 7/8 " X 14 | M18 X 1.5 | Z HD - 18 | 19.3 | 12 | 40.5 | 24 | ||
1 J L - 10 - 22 | 7/8 " X 14 | M22 X 1.5 | Z HD - 22 | 19.3 | 14 | 43 | 27 | ||
1 J L - 12 - 22 | 1.1 / 16 " X 12 | M22 X 1.5 | Z HD - 22 | 21.9 | 14 | 48.5 | 30 | ||
1 J L - 12 - 27 | 1.1 / 16 " X 12 | M27 X 2 | Z HD - 27 | 21.9 | 16 | 49 | 36 | ||
1 J L - 16 - 33 | 1.5 / 16 " X 12 | M33 X 2 | Z HD - 33 | 23.1 | 18 | 56 | 41 | ||
