اتصالات حلقه قابل تنظیم BSP o مخروط BSP
کاتالوگ اتصالات BSP در انگلستان ، ایرلند ، کانادا ، ایالات متحده و غیره پرشمار است
تمام اتصالات مخروطی BSP 60 توسط BS5200 برابر با استاندارد ISO 8434-6 توضیح داده شده است.
اندازه نمودار اندازه BSPP اندازه G / 8 ، G1 / 4 ، G1 / 2 ، G3 / 4 ، G3 / 8 ، G5 / 8 ، G1 ، G1-1 / 4 ، G1-1 / 2 ، G2 ، G2- است 1/2 ، G3 و غیره
BSP یک لوله استاندارد بریتانیایی است که دارای فرم نخ 55 درجه است.
موضوع BSPP مطابق با استانداردهای ISO 228 و AS 1722.2 است.
آداپتورهای اتصالات لوله BSPP به بسیاری از قسمت های مختلف مانند نر BSPT ، نر ORFS ، گل میخ ISO 6149-3 گل میخ ، مخروط مرد 74 ساله JIC ، مخروط 60 متری Komatsu ، نر NPT ، اتصالات SAE ORB ISO 11926-3 ، لوله جوش با لب ، زن JIC راهنمای 37Cone ، ORFS ماده etc.BSPP زن برای بسیاری از انواع آب بندی از قبیل مخروط BSPP 60 درجه به اتصالات لوله صندلی ، درگاه BSPP با مهر و موم شده ، درگاه BSPP با مهر و موم ED ، بندر BSPP + حلقه نگهدارنده نوع G ، حلقه قابل تنظیم O-ring نوع H ، مهر و موم برش BSPP نوع B

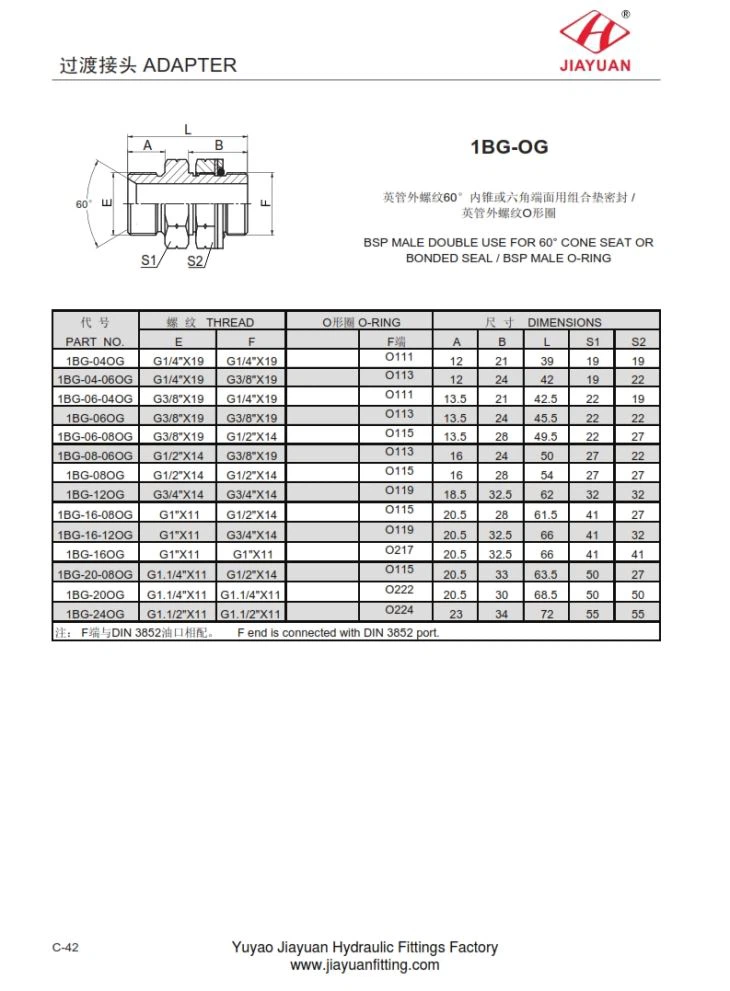

نمودار اندازه ابعاد 1BG-OG BSP استفاده از صندلی های 60 درجه مخروطی و یا مهر و موم باند شده / BSP MALE O-RING نمودار اندازه به شرح زیر است:
PAR T NO . | THREA D | O-RIN G | DIMENSION S | ||||||
ه | ف | ف | آ | ب | ل | س 1 | اس 2 | ||
1BG-04O G | G1 / 4 "X1 9 | G1 / 4 "X1 9 | O11 1 | 1 2 | 2 1 | 3 9 | 1 9 | 1 9 | |
1BG-04-06O G | G1 / 4 "X1 9 | G3 / 8 "X1 9 | O11 3 | 1 2 | 2 4 | 4 2 | 1 9 | 2 2 | |
1BG-06-04O G | G3 / 8 "X1 9 | G1 / 4 "X1 9 | O11 1 | 13. 5 | 2 1 | 42. 5 | 2 2 | 1 9 | |
1BG-06O G | G3 / 8 "X1 9 | G3 / 8 "X1 9 | O11 3 | 13. 5 | 2 4 | 45. 5 | 2 2 | 2 2 | |
1BG-06-08O G | G3 / 8 "X1 9 | G1 / 2 "X1 4 | O11 5 | 13. 5 | 2 8 | 49. 5 | 2 2 | 2 7 | |
1BG-08-06O G | G1 / 2 "X1 4 | G3 / 8 "X1 9 | O11 3 | 1 6 | 2 4 | 5 0 | 2 7 | 2 2 | |
1BG-08O G | G1 / 2 "X1 4 | G1 / 2 "X1 4 | O11 5 | 1 6 | 2 8 | 5 4 | 2 7 | 2 7 | |
1BG-12O G | G3 / 4 "X1 4 | G3 / 4 "X1 4 | O11 9 | 18. 5 | 32. 5 | 6 2 | 3 2 | 3 2 | |
1BG-16-08O G | G1 "X1 1 | G1 / 2 "X1 4 | O11 5 | 20. 5 | 2 8 | 61. 5 | 4 1 | 2 7 | |
1BG-16-12O G | G1 "X1 1 | G3 / 4 "X1 4 | O11 9 | 20. 5 | 32. 5 | 6 6 | 4 1 | 3 2 | |
1BG-16O G | G1 "X1 1 | G1 "X1 1 | O21 7 | 20. 5 | 32. 5 | 6 6 | 4 1 | 4 1 | |
1BG-20-08O G | G1.1 / 4 "X1 1 | G1 / 2 "X1 4 | O11 5 | 20. 5 | 3 3 | 63. 5 | 5 0 | 2 7 | |
1BG-20O G | G1.1 / 4 "X1 1 | G1.1 / 4 "X1 1 | O22 2 | 20. 5 | 3 0 | 68. 5 | 5 0 | 5 0 | |
1BG-24O G | G1.1 / 2 "X1 1 | G1.1 / 2 "X1 1 | O22 4 | 2 3 | 3 4 | 7 2 | 5 5 | 5 5 | |
